Remise en État de la Baie Réseau
Liens et Documentation
Compétences Mobilisées
- B1.1 -Gérer le patrimoine informatique
- B1.4 -Travailler en mode projet
- B1.5 -Mettre à disposition des utilisateurs un service informatique
- Réorganisation et optimisation physique d’une baie réseau
- Exploitation d’une convention de nommage et d’un tableau de brassage
- Identification des ports réseau selon leur usage spécifique (vidéo, Wi-Fi, imprimante, etc.)
- Brassage structuré avec respect des normes de couleurs des câbles RJ45
Présentation du Projet
Ce projet a consisté à remettre en ordre une baie réseau de la Ville de Béziers identifiée comme SWD-S01-BOIE. Initialement encombrée et désorganisée, elle a été entièrement réorganisée à partir des plans Excel et conventions de câblage internes, permettant une meilleure lisibilité et une intervention facilitée.
Objectifs du Projet
- Rétablir l’ordre dans la baie pour faciliter la maintenance et les dépannages
- Éviter les coupures réseau en repérant précisément chaque câble
- Respecter les conventions internes de couleur et de nommage
- Préparer la baie à des ajouts ou modifications futurs
Standardisation des Jarretières RJ45
Chaque jarretière réseau (câble RJ45) est identifiée par une couleur spécifique selon sa fonction. Cette convention interne, documentée dans SharePoint, permet une reconnaissance visuelle immédiate :
- Jaune : Bornes Wifi
- Vert : Caméras vidéo
- Rouge : Alarme, incendie, contrôle d’accès
- Bleu : Imprimantes, badges
- Orange : PPMS
- Noir : Chaudière
- Ect : ...
Respecter cette codification est essentiel pour garantir la cohérence et éviter toute mauvaise manipulation en cas d’intervention rapide.
Méthodologie
- Étude des documents Excel et Word internes (plans de câblage et conventions)
- Déconnexion contrôlée des câbles existants
- Rebrassage structuré avec respect des VLANs et des couleurs de jarretières
- Documentation de l’état final et vérification de la connectivité
Bénéfices
Cette remise en état permet une maintenance plus rapide, limite les risques de coupure réseau lors d’une intervention, et offre un environnement réseau plus propre et professionnel. Chaque port est désormais clairement repéré et documenté.
Baie avant intervention

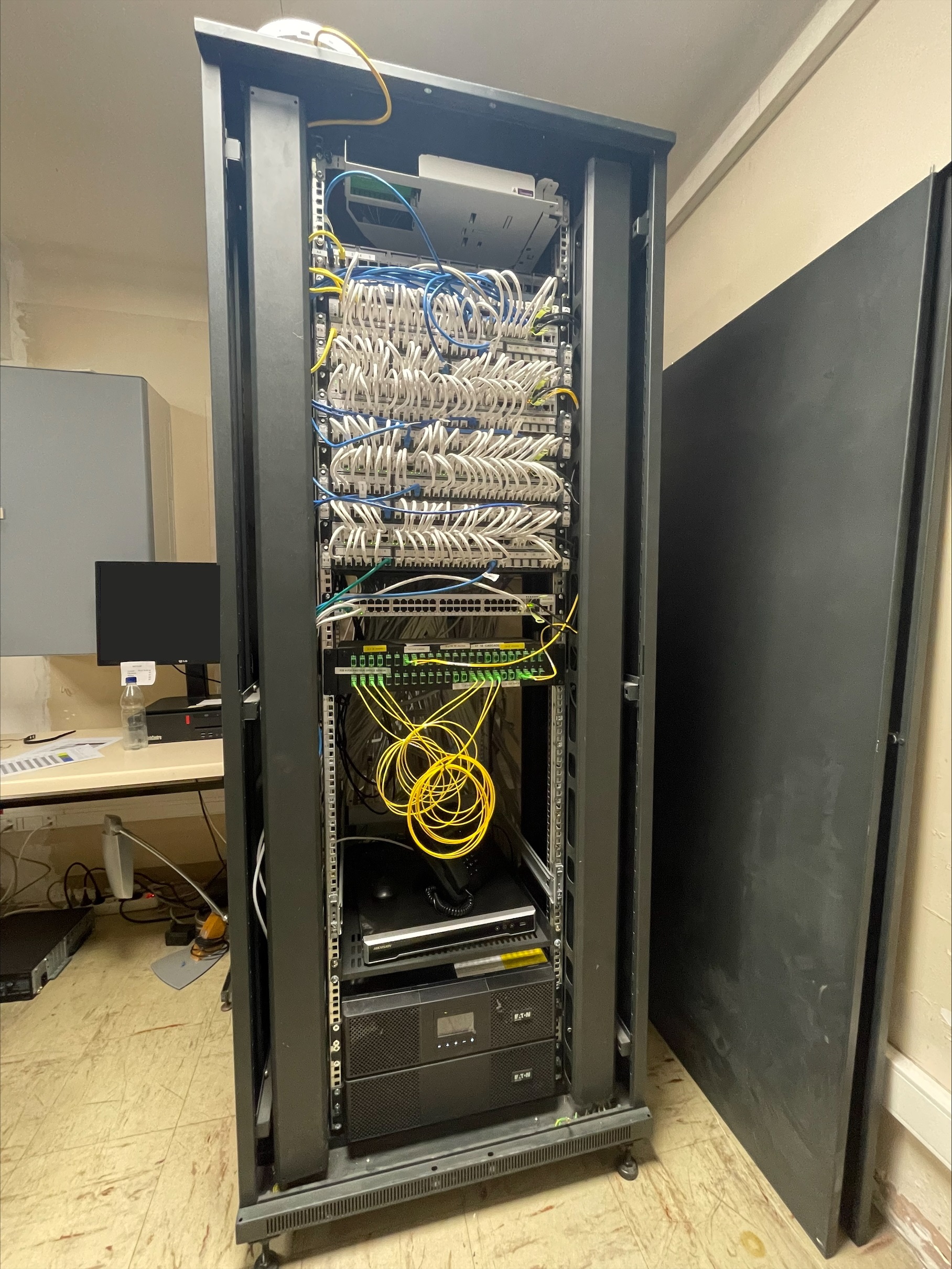

Baie après intervention
